数控冲床主轴部件的润滑与密封

发布者:卓东机械  发布时间:2011/9/6 10:51:22
  主轴部件的润滑与密封是数控冲床使用和维护过程中值得重视的两个问题。良好的润滑效果可以降低轴承的工作温度和延长使用寿命。密封不仅要防止灰尘屑末和切削液进入,还要防止润滑油的泄漏。
  1.主轴轴承润滑方式在数控冲床上,主轴部件轴承润滑方式有:油脂润滑、油液循环润滑、油雾润滑,油气润滑等方式。
  (1)油脂润滑方式这是目前在数控冲床的主轴轴承上最常用的润滑方式,特别是在前支承轴承上更是常用。当然,如果主轴箱中没有冷却润滑油系统,那么后支承轴承和其他轴
承,一般采用油脂润滑方式。
  主轴轴承油脂封人量,通常为轴承空间容积的10%,切忌随意填满。油脂过多,会加剧主轴发热
  采用油脂润滑方式,要采取有效的密封措施,以防止切削液或润滑油进入到轴承中去。
  (2)油液循环润滑  在数控冲床主轴上轴承的主轴,即可使用这种方式。对一般主轴轴承来说,后支承上采用这种润滑方式比较常见。

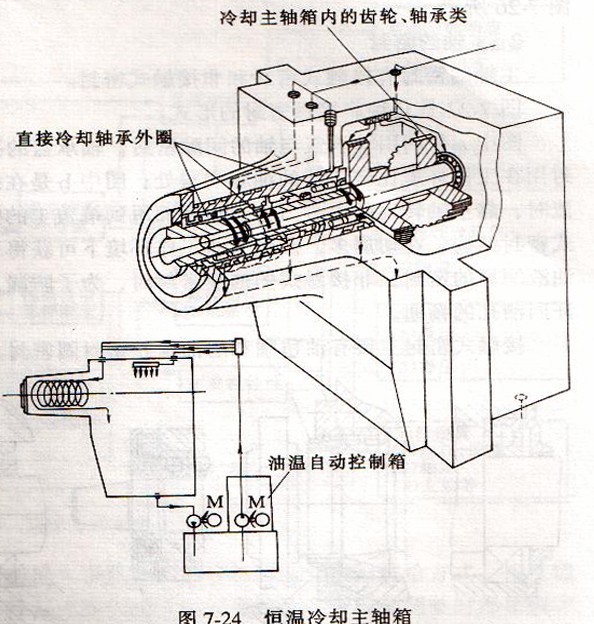

  如图7-24所示,是恒温油液循环润滑冷却方式。由油温自动控制箱控制的恒温油液,经油泵打到润轴箱,一路沿主轴前支承套外暖上的螺旋槽流动,带走主轴轴承所发出的热量。另一路通过主辅精内的分油器,把恒温油喷射到传两齿轮和传动轴支承轴承上,以带走它们所产生的热量。这种方式润滑和降温效果都很好。
  (3)油雾润滑方式油雾润滑方式是将油液经高压气体雾化后从喷嘴成雾状喷到需润滑的部位的润滑方式。由于是雾状油液吸热性好,又无油液搅拌作用,所以常用于高速主轴轴承的润滑。但是油雾容易吹出,有采用油液循环润滑方式的。装有GAMFT冷却主轴箱内的齿轮、轴承类污染环境。
  (4)油气润滑方式油气润滑方式是针对高速主轴而开发的新型润滑方式。它是用极微量油(8—16min约0.03cm)润滑轴承,以抑制轴承发热。其润滑原理如图7-25所示。油箱中的油位开关和管路中的压力开关,确保在油箱中无油或压力不足时,能自动切断主电动机电源。
  在用油液润滑角接触轴承时,要注意角接触轴承有泵油效应。须使油液从小口进入,如图7-26所示。
2、主轴的密封
  主轴的密封有接触式密封和非接触式密封。
  图中a是利用轴承盖与轴的间隙密封,轴承盖的孔内开槽是为了提高密封效果。这种密封用在工作环境比较清洁的油脂润滑处;图中b是在螺母的外圆上开锯齿形环槽,当油向外流时,靠主轴转动的离心力把油沿斜面甩到端盖1的空腔内,油液流回箱内;图中c是迷宫式密封结构,在切屑多,灰尘大的工作环境下可获得可靠的密封效果,这种结构适用油脂或油液润滑的密封。非接触式的油液密封时,为了防漏,重要的是保证回油能尽快排掉,要保证回油孔的畅通。
  接触式密封主要有油毡圈和耐油橡胶密封圈密封,如图7-28所示。
